Mi az a csatlakozó

A csatlakozók, mint az áram- vagy jelcsatlakozások kulcselemei, szintén fontos részét képezik az ipari rendszernek. Olyan nagyok, mint a repülőgépek és rakéták, olyan kicsik, mint a mobiltelefonok és a tévék, a csatlakozók különféle formákban jelennek meg, hidat építve az áramkörök vagy más alkatrészek között, elektromos áram- vagy jelkapcsolatok szerepét öltve.

A csatlakozó a CONNECTOR. Kínában csatlakozóknak, dugóknak és aljzatoknak is nevezik. Általában elektromos csatlakozókra utal. Vagyis olyan eszköz, amely két aktív eszközt köt össze áram vagy jel továbbítására.

A csatlakozó olyan alkatrész, amellyel elektronikai mérnökeink és műszaki személyzetünk gyakran kapcsolatba lép. Funkciója nagyon egyszerű: kommunikációs hidat építeni az áramkörben lévő blokkolt vagy leválasztott áramkörök között, hogy az áram folyhasson, és az áramkör megvalósítsa az előre meghatározott funkciót. A csatlakozók az elektronikus berendezések nélkülözhetetlen részét képezik. Az áram áramlási útvonalát figyelve mindig talál egy vagy több csatlakozót.

A csatlakozó formák és szerkezetek folyamatosan változnak. Különféle típusú csatlakozók léteznek különböző alkalmazásobjektumokkal, frekvenciákkal, tápellátással és alkalmazási környezetekkel. Például a pálya világításának csatlakozói és a merevlemezek csatlakozói, illetve a rakéták gyújtására szolgáló csatlakozók egészen mások. De függetlenül attól, hogy milyen csatlakozóról van szó, gondoskodni kell arról, hogy az áram zökkenőmentesen, folyamatosan és megbízhatóan folyjon. Általánosságban elmondható, hogy a csatlakozó nem korlátozódik az áramerősségre. Az optoelektronikai technológia mai rohamos fejlődése során a jelátvitel hordozója a fény az optikai szálrendszerben. A hagyományos áramkörben a vezetékeket üveg és műanyag helyettesíti, de az optikai jel A pályákban csatlakozók is használatosak, funkciójuk megegyezik az áramköri csatlakozókéval.

A csatlakozó születése a vadászrepülőgépek gyártási technológiájából fogant meg. A csatában részt vevő repülőgépeket a földön kell tankolni és javítani, a földön eltöltött idő pedig fontos tényező a csata győzelmében vagy vereségében. Ezért a második világháború idején az amerikai katonai hatóságok elhatározták, hogy csökkentik a földi karbantartási időt és növelik a harci időt a vadászgépek miatt.

Először egyesítették a különféle vezérlőműszereket és alkatrészeket, majd csatlakozókkal egy teljes rendszerré kötötték össze. Javításkor szerelje szét a meghibásodott egységet és cserélje ki egy újra, és a repülőgép azonnal a levegőbe repülhet. A háború után az AT-T Bell Labs sikeresen fejlesztette a Bell telefonrendszert, majd a számítástechnikai, kommunikációs és egyéb iparágak felemelkedése több lehetőséget adott az önálló technológiából származó csatlakozók fejlesztésére, a piac pedig rohamosan bővült.

Csatlakozók besorolása

A csatlakozó szerkezetének egyre szerteágazóbbá válásával folyamatosan új struktúrák, alkalmazási területek jelennek meg, a besorolási és elnevezési problémák fix modellel történő megoldása nehezen adaptálhatóvá vált.

1. A felhasználás jellege szerint

Külső csatlakozó (külső házhoz), belső csatlakozó (belső burkolathoz).

2. A csatlakozó szintje szerint

● 1. szint. A komponens és a csomag közötti kapcsolat (DEVICE TO PACKING):

Az IC CHIP és a pin csatlakozására vonatkozik.

● 2. szint. A csomag és a hordozó közötti kapcsolat (ÖSSZETEVŐ AZ ÁRAMKÖRBE VEZETÉS):

A COMPONENT és a PC kártya közötti kapcsolatra vonatkozik.

● 3. szint. A tábla és a kártya közötti kapcsolat (Board To Board):

A PC-kártya és a PC-kártya összekapcsolására utal.

● 4. szint. Alrendszer-alrendszer kapcsolat (ALSZERELÉS ALSZERELÉSRE)

● 5. szint. Az alrendszerek közötti kapcsolat az I/O-hoz (ALÖSSZESZERELÉS AZ I/O PORTHOZ).

● 6. szint. Rendszer-rendszer kapcsolat (SYSTEM TO SYSTEM).

3. A feldolgozási mód szerint

A krimpelés típusát és az IDCType-ot átszúró típusnak, forrasztási típusnak és nulla beillesztési típusnak (ZIF típus) is nevezik.

4. A felhasználás módja szerint

Vezeték-panel csatlakozók, kártya-lap csatlakozó vezetékek, vezeték-vezeték csatlakozók, aljzatok, bemeneti és kimeneti csatlakozók.

5. Forma szerint

PCB kártya csatlakozó, laposkábel csatlakozó, koaxiális kábelcsatlakozó, beágyazott csatlakozó, csíptetős csatlakozó, kerek csatlakozó, sarokcsatlakozó, csatlakozó nyomtatott huzalozási laphoz.

6. A szerkezet szerint

Általános csatlakozók, nedvesség- és vízálló csatlakozók, környezetálló csatlakozók, légtömör csatlakozók, tűzálló csatlakozók és vízálló csatlakozók.

7. Munkavégzési gyakoriság szerint

Alacsony és magas frekvencia (határként 3 MHz).

8. Sokoldalúsága és a kapcsolódó műszaki szabványok alapján a csatlakozók a következő kategóriákba (kategóriákba) sorolhatók:

① Alacsony frekvenciájú kör alakú csatlakozó;

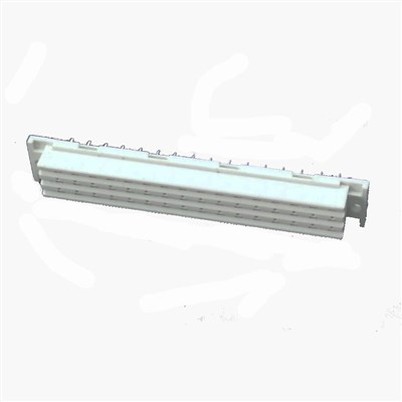

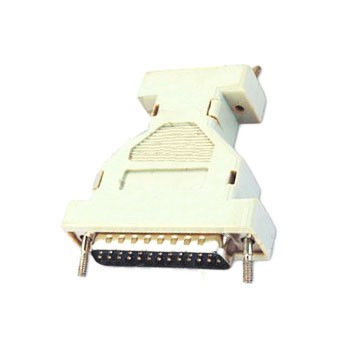

②Téglalap alakú csatlakozó;

③ Nyomtatott áramköri csatlakozó;

④RF csatlakozó;

⑤Optikai szálas csatlakozó.

A csatlakozó alapvető teljesítménye

Csatlakozók ismerete A csatlakozók alapvető teljesítménye három kategóriába sorolható: nevezetesen

Mechanikai teljesítmény, elektromos teljesítmény és környezeti teljesítmény.

1. Mechanikai viselkedés

Ami a csatlakozási funkciót illeti, a beillesztési erő fontos mechanikai tulajdonság. A beillesztési és kihúzási erőt behelyező és kihúzó erőre osztják (a kihúzó erőt elválasztó erőnek is nevezik), a kettő követelményei eltérőek. A vonatkozó szabványok tartalmaznak rendelkezéseket a Z nagy beszúróerőre és a Z kicsi elválasztóerőre, ami azt mutatja, hogy a használat szempontjából a beillesztési erőnek kicsinek kell lennie (van kis beszúróerős LIF és nem beszúróerős ZIF szerkezet), és ha az elválasztó erő túl nagy Kicsi, az befolyásolja az érintkezés megbízhatóságát. A csatlakozó be- és kihúzóereje, valamint mechanikai élettartama összefügg az érintkező szerkezetével (pozitív nyomás), az érintkezőrész bevonatminőségével (csúszási súrlódási együtthatója), valamint az érintkezők elrendezésének méretpontosságával (beállítás).

2. Elektromos teljesítmény

A csatlakozó fő elektromos tulajdonságai közé tartozik az érintkezési ellenállás, a szigetelési ellenállás és a dielektromos szilárdság.

① A jó minőségű érintkezési ellenállású elektromos csatlakozóknak alacsony és stabil érintkezési ellenállásúaknak kell lenniük. A csatlakozó érintkezési ellenállása néhány milliohmtól több tíz milliohmig terjed.

② A szigetelési ellenállás az elektromos csatlakozó érintkezői, valamint az érintkezők és a burkolat közötti szigetelési teljesítmény mértéke, és nagysága több száz megohmtól több ezer megohmig terjed.

③ A dielektromos szilárdság vagy az ellenállási feszültség, a dielektromos ellenállási feszültség az a képesség, hogy ellenálljon a csatlakozó érintkezői vagy az érintkezők és a héj közötti névleges vizsgálati feszültségnek.

④Egyéb elektromos tulajdonságok.

Az elektromágneses interferencia-szivárgás csillapítása a csatlakozó elektromágneses interferencia-árnyékoló hatásának értékelésére szolgál, és általában a 100MHz-10GHz frekvenciatartományban tesztelik.

A rádiófrekvenciás koaxiális csatlakozókhoz olyan elektromos jelzők állnak rendelkezésre, mint a karakterisztikus impedancia, a beillesztési veszteség, a reflexiós együttható és a feszültség állóhullámaránya (VSWR). A digitális technika fejlődésének köszönhetően a nagy sebességű digitális impulzusjelek összekapcsolására és továbbítására egy új típusú csatlakozó, a nagysebességű jelcsatlakozó jelent meg. Ennek megfelelően az elektromos teljesítmény tekintetében a karakterisztikus impedancia mellett néhány új elektromos jelző is megjelent. , Ilyen például az áthallás (crosstalk), az átviteli késleltetés (késleltetés), az időeltolódás (ferdítés) stb.

3. Környezeti teljesítmény

A közös környezeti tulajdonságok közé tartozik a hőmérsékletállóság, a nedvességállóság, a sópermettel szembeni ellenállás, a rezgés- és ütésállóság stb.

①Hőmérsékletállóság Jelenleg a csatlakozó Z-magas üzemi hőmérséklete 200 ℃ (kivéve néhány magas hőmérsékletű speciális csatlakozót), a Z-alacsony hőmérséklet -65 ℃. A csatlakozó működése közben az áram hőt termel az érintkezési ponton, ami hőmérséklet-emelkedéshez vezet. Ezért általában úgy gondolják, hogy az üzemi hőmérsékletnek egyenlőnek kell lennie a környezeti hőmérséklet és az érintkezési pont hőmérséklet-emelkedésének összegével. Egyes specifikációkban egyértelműen meg van határozva a csatlakozó megengedett Z magas hőmérséklet-emelkedése a névleges üzemi áram alatt.

②A nedvességállóság behatolása befolyásolja a h csatlakozás szigetelési teljesítményét, és rozsdásítja a fém alkatrészeket. Az állandó hő és páratartalom vizsgálati körülményei a relatív páratartalom 90%~95% (termékleírás szerint 98%-ig), hőmérséklet +40±20℃, tesztidő a termékleírás szerint, Z legalább 96 óra. A váltakozó nedves hőteszt szigorúbb.

③Amikor a sóspray-álló csatlakozó nedvességet és sót tartalmazó környezetben működik, a fém szerkezeti részeinek felületkezelési rétege és az érintkező részei galvanikus korróziót okozhatnak, ami befolyásolja a csatlakozó fizikai és elektromos tulajdonságait. Annak értékelésére, hogy az elektromos csatlakozók képesek-e ellenállni ennek a környezetnek, sópermet tesztet írnak elő. Hőmérséklet-szabályozott tesztdobozba akasztja a csatlakozót, sűrített levegővel meghatározott koncentrációjú nátrium-klorid oldatot szór ki sópermet atmoszférát képezve, expozíciós idejét a termékleírás határozza meg, ami legalább 48 óra.

④Rezgés és ütés A rezgés- és ütésállóság az elektromos csatlakozók fontos tulajdonságai. Különösen fontosak olyan speciális alkalmazási környezetekben, mint a légi és űrrepülés, a vasúti és közúti szállítás. Az elektromos csatlakozó mechanikai szerkezetének robusztusságának és megbízható elektromos érintkezésének tesztelésére szolgál. A szex fontos mutatója. A vonatkozó vizsgálati módszerekre egyértelmű előírások vonatkoznak. A lökésvizsgálatnál meg kell adni a csúcsgyorsulást, az időtartamot és a lökésimpulzus hullámformáját, valamint az elektromos folytonosság megszakítási idejét.

⑤Egyéb környezetvédelmi tulajdonságok A felhasználási követelményeknek megfelelően az elektromos csatlakozók egyéb környezeti tulajdonságai közé tartozik a légtömörség (levegőszivárgás, folyadéknyomás), a folyadékbemerülés (ellenállás bizonyos folyadékokkal szemben), az alacsony légnyomás stb.

A csatlakozó alapfelépítése

A csatlakozó alapvető szerkezeti részei közé tartozik az ① érintkező; ② szigetelő; ③ shell (típustól függően); ④ tartozékok.

1. Kapcsolatok

Ez a csatlakozó központi része az elektromos csatlakozási funkció végrehajtásához. Általában egy érintkezőpár egy apa érintkeződarabból és egy anya érintkeződarabból áll, és az elektromos csatlakozást az anya és a apa érintkeződarabok behelyezése teszi teljessé.

A dugós érintkező merev rész, alakja hengeres (körcsap), négyzet alakú hengeres (négyzetes csap) vagy lapos (betétdarab). A férfi érintkező általában sárgarézből vagy foszforbronzból készül.

Az érintkezőpár kulcsfontosságú része a női érintkeződarab, nevezetesen a foglalat. Azon alapul, hogy a rugalmas szerkezet rugalmasan deformálódik, amikor behelyezik a csapba, hogy rugalmas erőt hozzon létre, és szoros kapcsolatot létesítsen a csatlakozódugóval a csatlakozás befejezéséhez. Sokféle emelőszerkezet létezik, beleértve a hengeres (hasító, nyakas), hangvillás, konzolos (hosszirányú horony), összecsukható típusú (hosszirányú horony, 9-es), doboz alakú (négyzet alakú emelő) és a hiperboloid huzalrugós emelőt. stb.

2. Szigetelő

A szigetelőt gyakran alapnak vagy betétnek is nevezik. Feladata az érintkezők megfelelő pozícióban és távolságban történő elrendezése, valamint az érintkezők és az érintkezők és a ház közötti szigetelési teljesítmény biztosítása. A jó szigetelési ellenállás, a feszültségállóság és a könnyű feldolgozhatóság alapvető követelményei a szigetelőanyaggá alakítandó szigetelőanyagok kiválasztásának.

3. Kagyló

Shellnek is nevezik, ez a csatlakozó külső fedele. Mechanikai védelmet nyújt a beépített szigetelő szerelőlapnak és csapoknak, valamint párosításkor biztosítja a dugó és a konnektor egymáshoz igazítását, majd rögzíti a csatlakozót a készülékhez.

4. Tartozékok

A tartozékok szerkezeti tartozékokra és szerelési tartozékokra oszthatók. Szerkezeti tartozékok, például szorítógyűrűk, pozicionáló kulcsok, pozicionáló csapok, vezetőcsapok, összekötő gyűrűk, kábelbilincsek, tömítőgyűrűk, tömítések stb. Szereljen be tartozékokat, például csavarokat, anyákat, csavarokat, rugógyűrűket stb. A legtöbb tartozék szabványos alkatrészek és közös részek.

Csatlakozók jellemzői

1. Vagy a férfi vagy a női kontaktus rugalmas. Az érintkezők kölcsönös összekapcsolásával biztosítható az áramköri kapcsolat.

2. Az érintkező kapocsrésze olyan huzalozási felépítéssel rendelkezik, amely könnyen kivitelezhető vezetékekkel vagy nyomtatott bekötési lapokkal. Hegesztéshez, tokozáshoz, rögzítéshez, átmenő lyukhegesztéshez és egyéb szerkezetekhez való.

3. Az érintkező a szigetelő megfelelő pozíciójában van rögzítve, és a szigetelővel az érintkezők közötti feszültségszigetelési ellenállást lehet fenntartani.

4. Kapcsoló szerkezettel rendelkezik, amely kényelmes az érintkező beillesztésére vagy leválasztására, és nem változtatja meg a helyzetét vibráció vagy ütközés után sem.

Az elektronikus csatlakozó technológia jövőbeli fejlődési trendje

A csatlakozók, mint az áram- vagy jelcsatlakozások kulcselemei, szintén fontos részét képezik az ipari rendszernek. A személyi mobilterminálok, a háztartási intelligens elektromos készülékek, az információs kommunikációs ipar, a közlekedési új energiaipar, a repüléstudomány és -technológia, a mesterséges intelligencia, az orvosi elektronikai berendezések és más területek gyors fejlődésével a csatlakozók funkciója, megjelenése, teljesítménye és használati környezete javítva lettek. Magas igények.

1. A mikrominiatürizálás és integráció fejlődési irányvonala

A hordozható, digitális és többfunkciós elektronikai eszközök, valamint a gyártási és összeszerelési automatizálás követelményeinek való megfelelés érdekében az elektronikus csatlakozókat termékszerkezeti kiigazításokon kell átesni. A termékeket elsősorban a kis méret, alacsony magasság, keskeny osztás, többfunkciós, hosszú élettartam, felületi szerelés stb. irányába fejlesztik.

A miniatürizálás azt jelenti, hogy az elektronikus csatlakozók (csatlakozók) középponti távolsága kisebb, a nagy sűrűség pedig nagyszámú mag elérése érdekében. A fogyasztói elektronikai termékek miniatürizálásához olyan alkatrészekre van szükség, amelyek integrálják a miniatürizálást, a vékonyságot és a nagy teljesítményt, ami szintén elősegíti a csatlakozótermékek fejlesztését a miniatürizálás és a kis osztás irányába. Az alkatrészek miniatürizálása magasabb műszaki követelményeket támaszt. Mindehhez erős ipari fröccsöntő alapra van szükség a hatékony támogatáshoz.

2. Intelligens fejlődési irányzat

Ma egy olyan világ van, ahol az információ gyorsan fejlődik, bármilyen információról vagy technológiáról is legyen szó, az emberek'. követelményei egyre magasabbak és magasabbak. Az információs kommunikációs adatok rohamos fejlődéséből a vezeték nélküli összekapcsolás mindannyiunkhoz eljutott. Az okos telefonok, intelligens hordható eszközök, drónok, pilóta nélküli vezetés, VR reality, intelligens robotok és egyéb technológiák alkalmazásától kezdve az IC chipek hozzáadása és a vezérlő áramkör elektronikus csatlakozójának intelligens fejlesztése elkerülhetetlen trend, mert lehetővé teszi az elektronikus csatlakozó, hogy intelligensebben megértse az elektronikus berendezések használatát, és javítsa magának a csatlakozónak a teljesítményét az intelligens vezeték nélküli áthidalás érdekében.

3. A nagy teljesítmény fejlesztési tendenciája

A nagysebességű átvitel azt jelenti, hogy a modern számítógépek, az információs technológia és a hálózati technológia megköveteli, hogy a jelátvitel időskálája elérje a megahertzes frekvenciasávot, az impulzusidő pedig a milliszekundum alatti értéket. Ezért nagy sebességű átviteli elektronikus csatlakozókra (csatlakozókra) van szükség.

A magas frekvencia a milliméteres hullám technológia fejlődéséhez igazodik, és a rádiófrekvenciás koaxiális elektronikus csatlakozók (csatlakozók) mind a milliméteres hullám munkafrekvencia sávba kerültek.
